资深团队
10年以上专业Layout设计团队擅长各类高多层、高速、高密度产品设计
经验丰富
每年2000+款产品设计交付 1000+客户的优质口碑积累
品质可靠
充分考虑EMC、SI和可靠性 设计,自研DFM软件可制造 性检查
高保密性
签订保密协议,设计师电脑 全面加密保证客户文件 100%不泄密
设计案例
[Allegro]

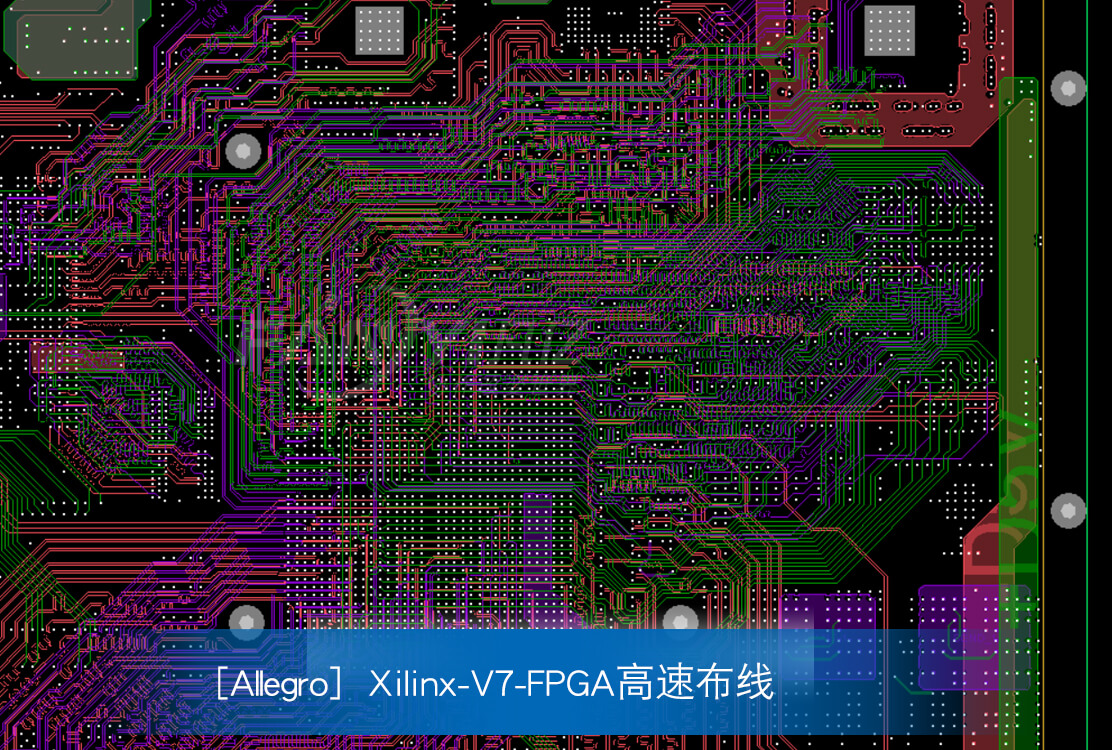

Xilinx-V7-FPGA高速布线
[Allegro]

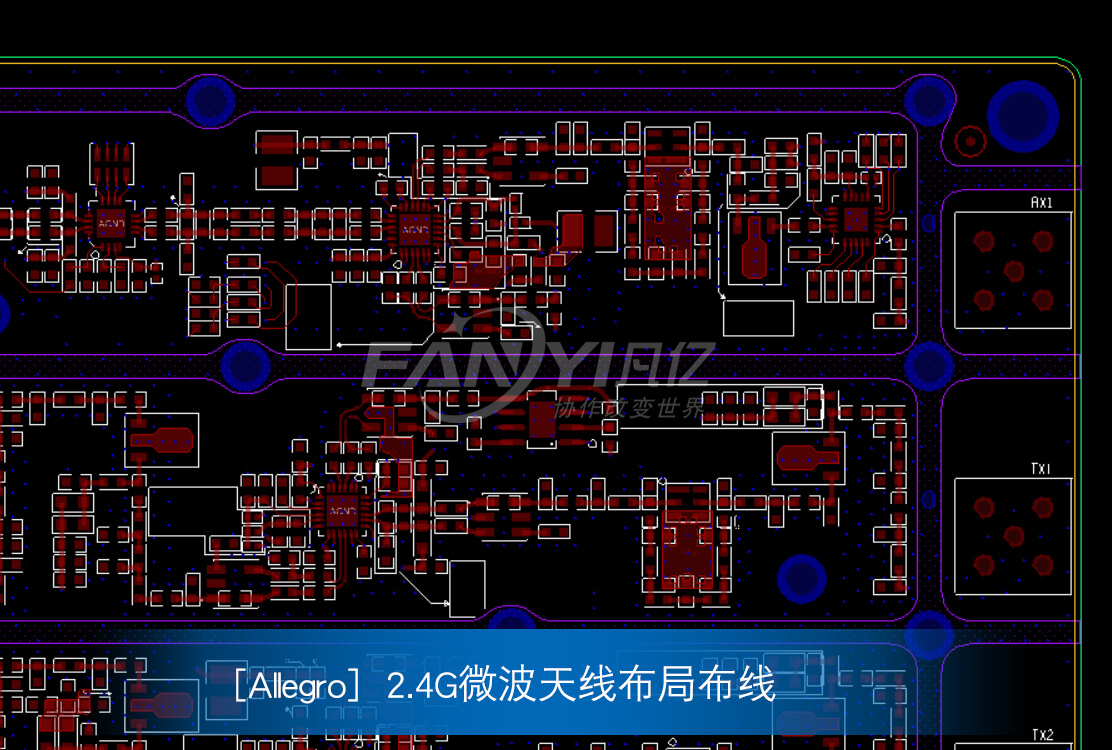

2.4G微波天线布局布线
[Allegro]

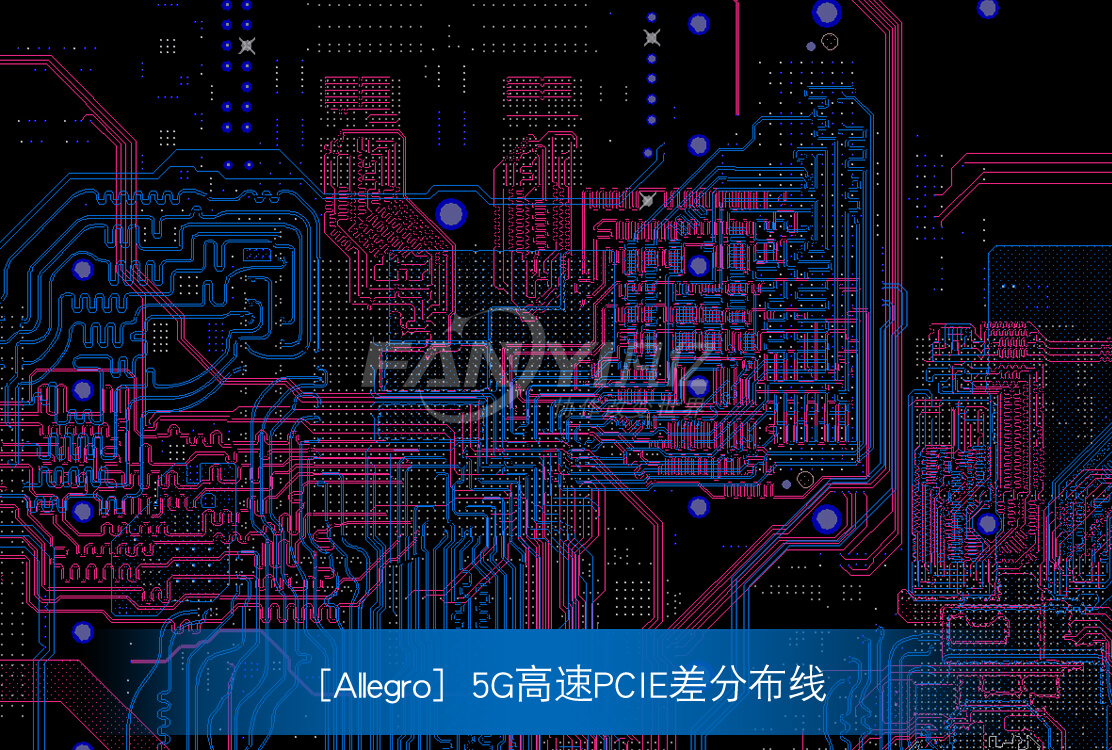

5G高速PCIE差分布线
[Allegro]

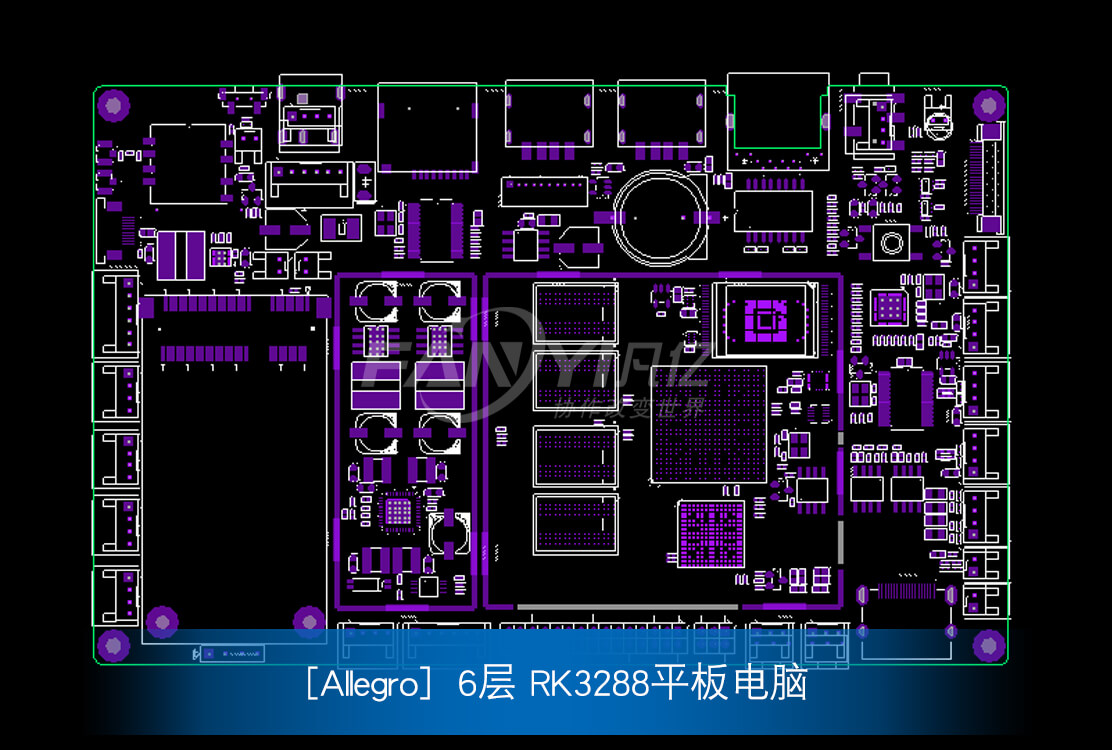

6层RK 3288平板电脑
[Allegro]

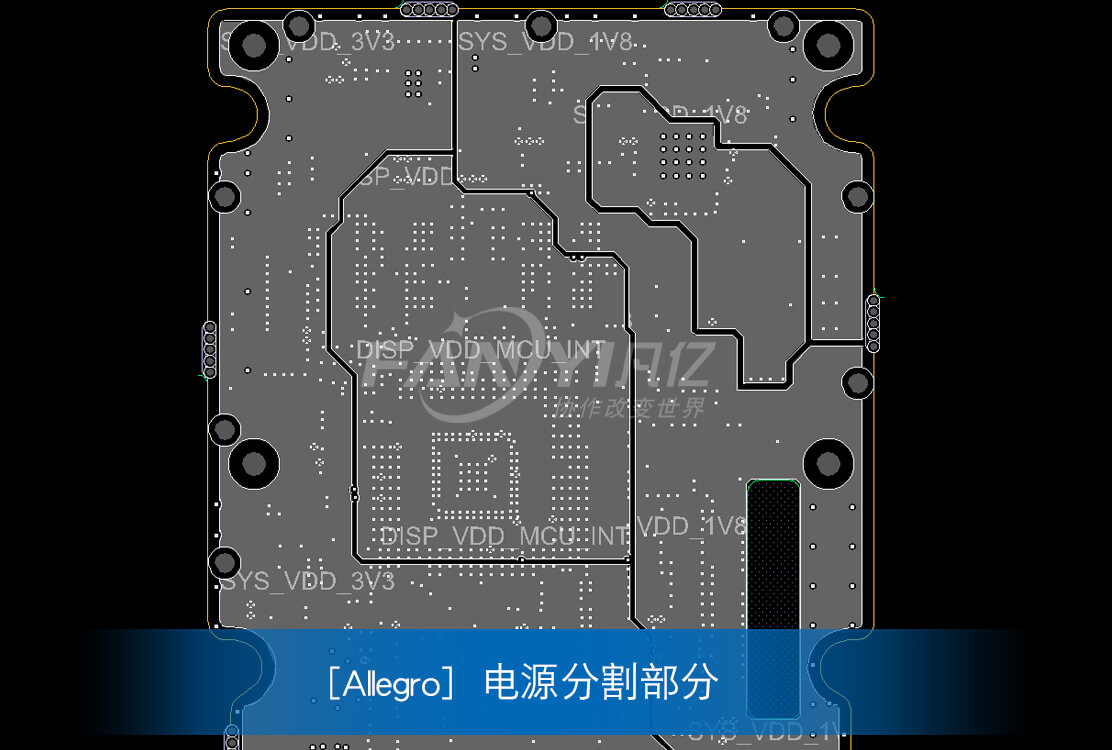

电源分割部分
[Allegro]

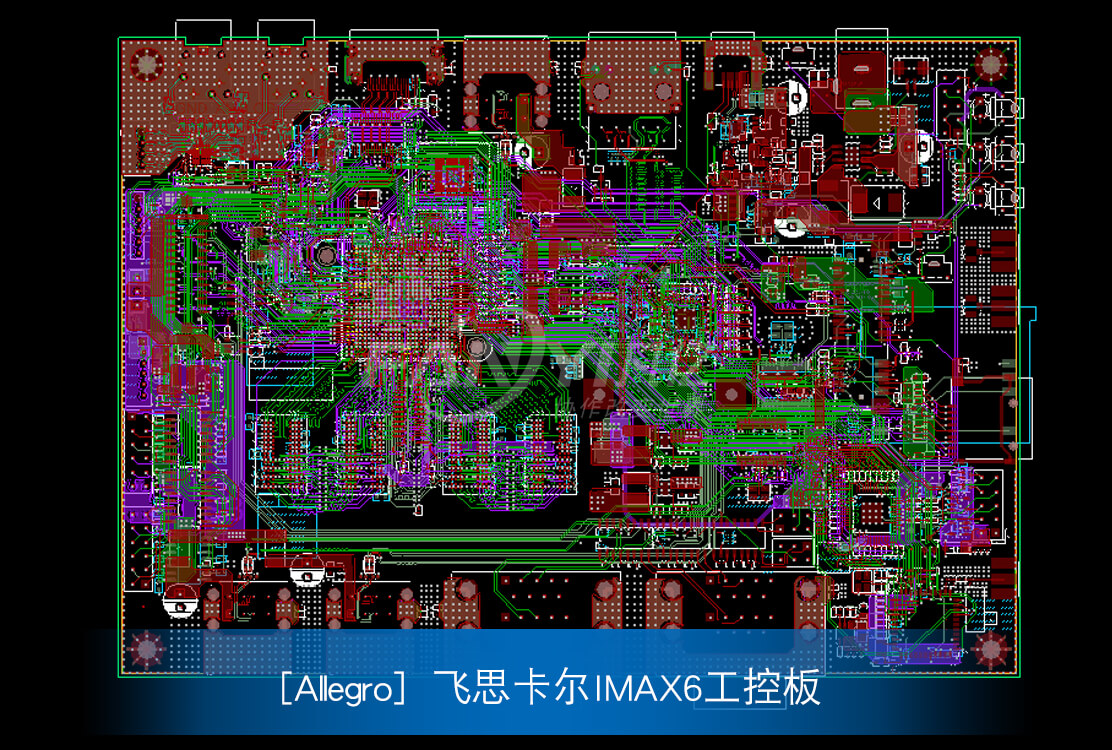

飞思卡尔IMAX6工控板
[Allegro]

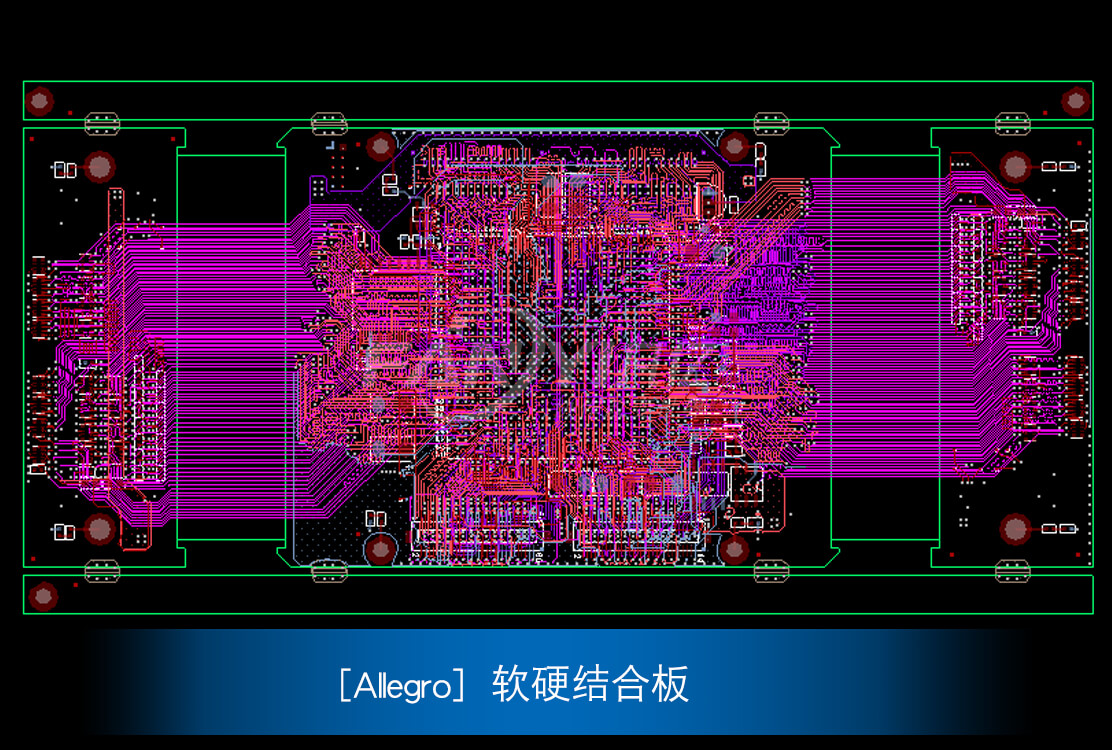

软硬结合板
[Allegro]

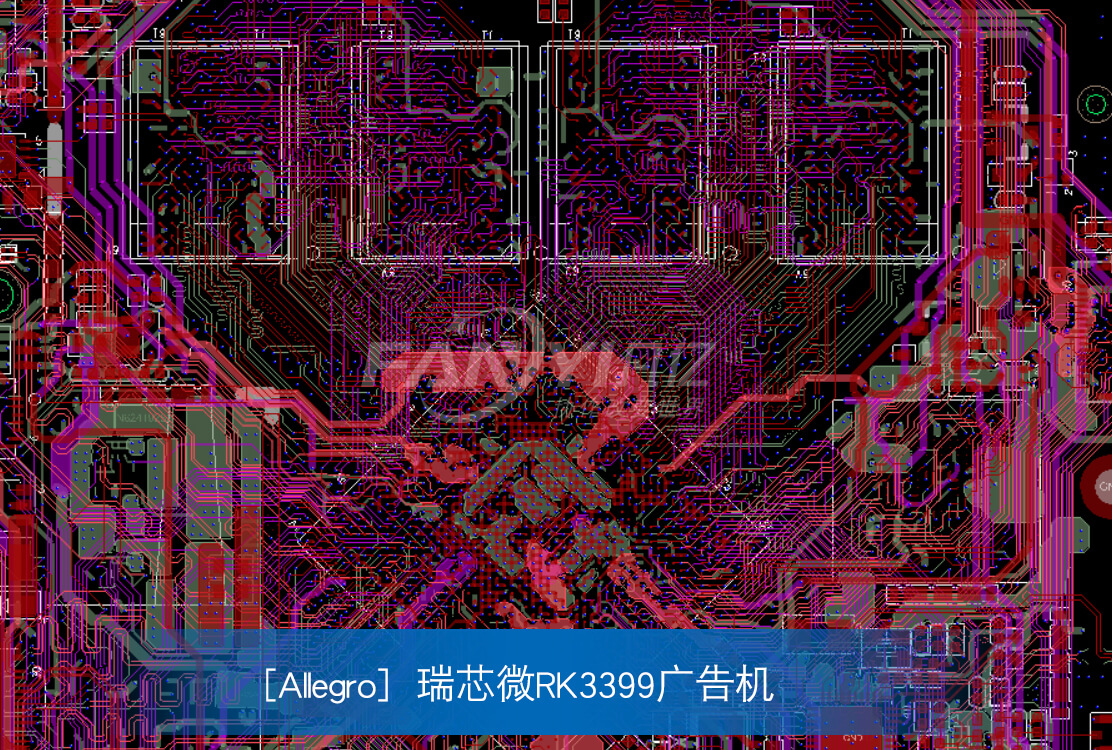

瑞芯微RK3399广告机
[Allegro]

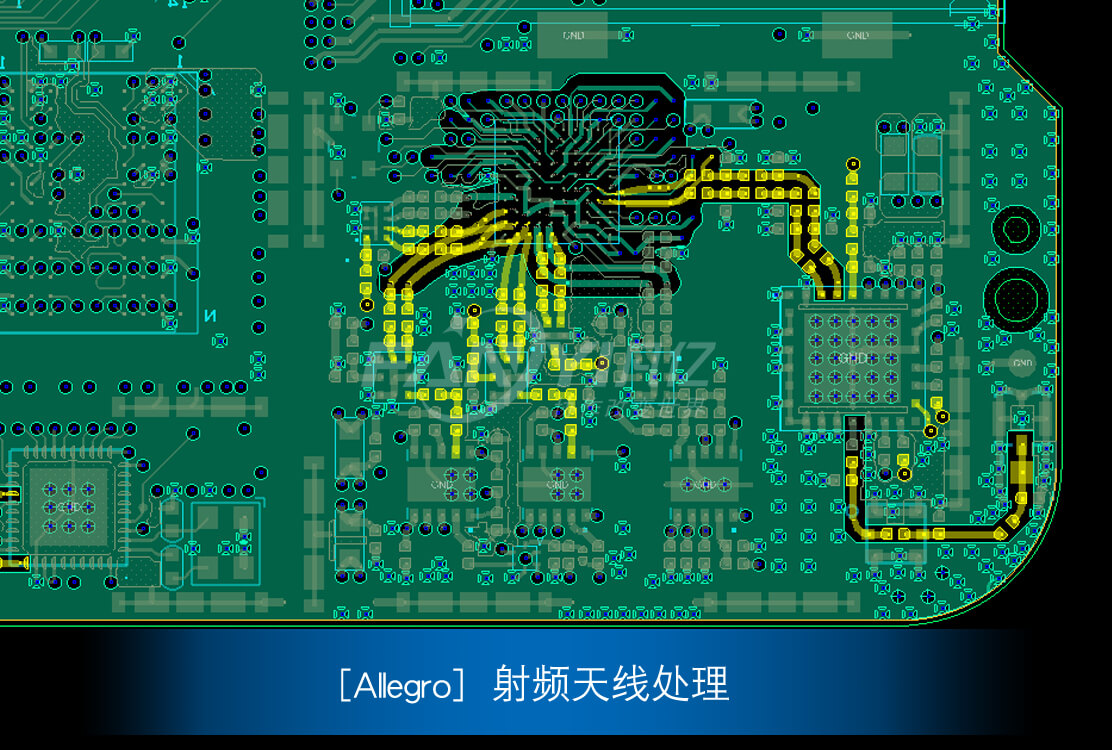

射频天线处理
[Allegro]

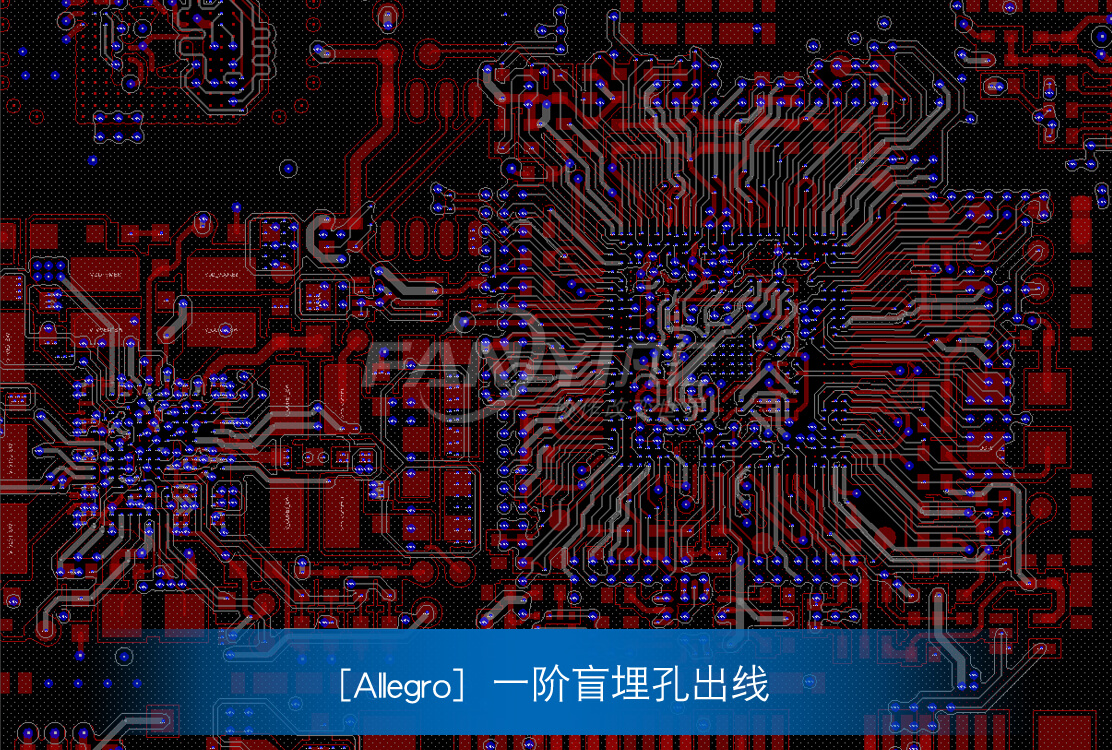

一阶盲埋孔出线
[Allegro]

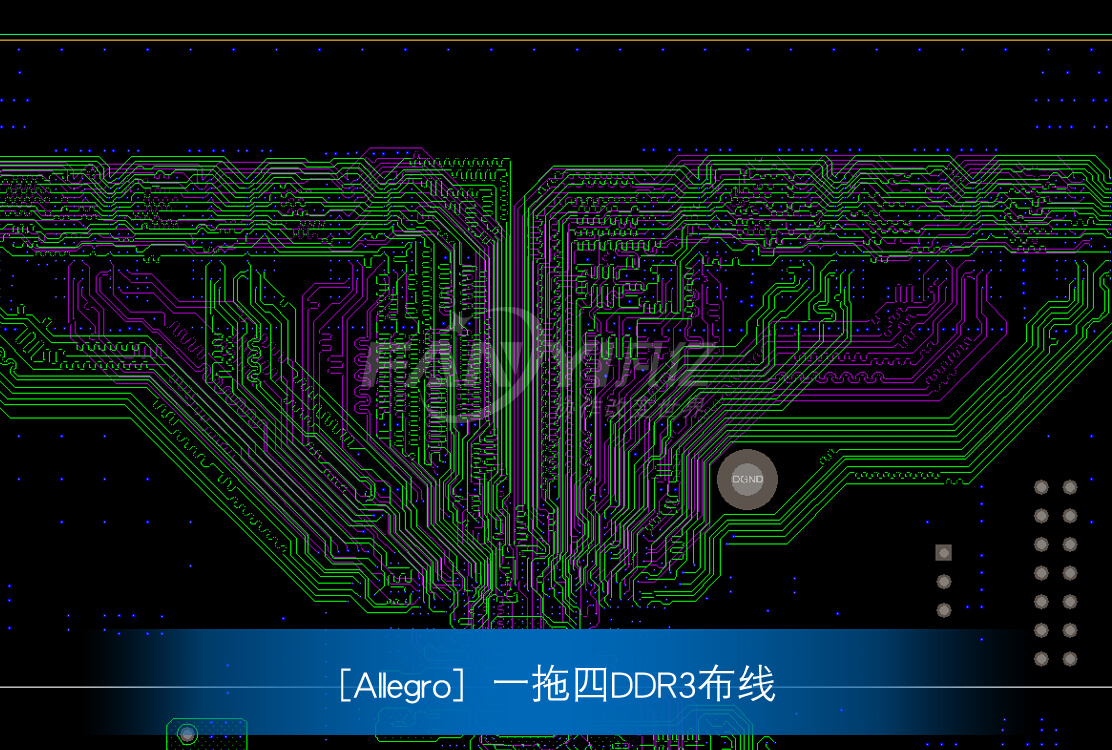

一拖四DDR3布线
[Allegro]

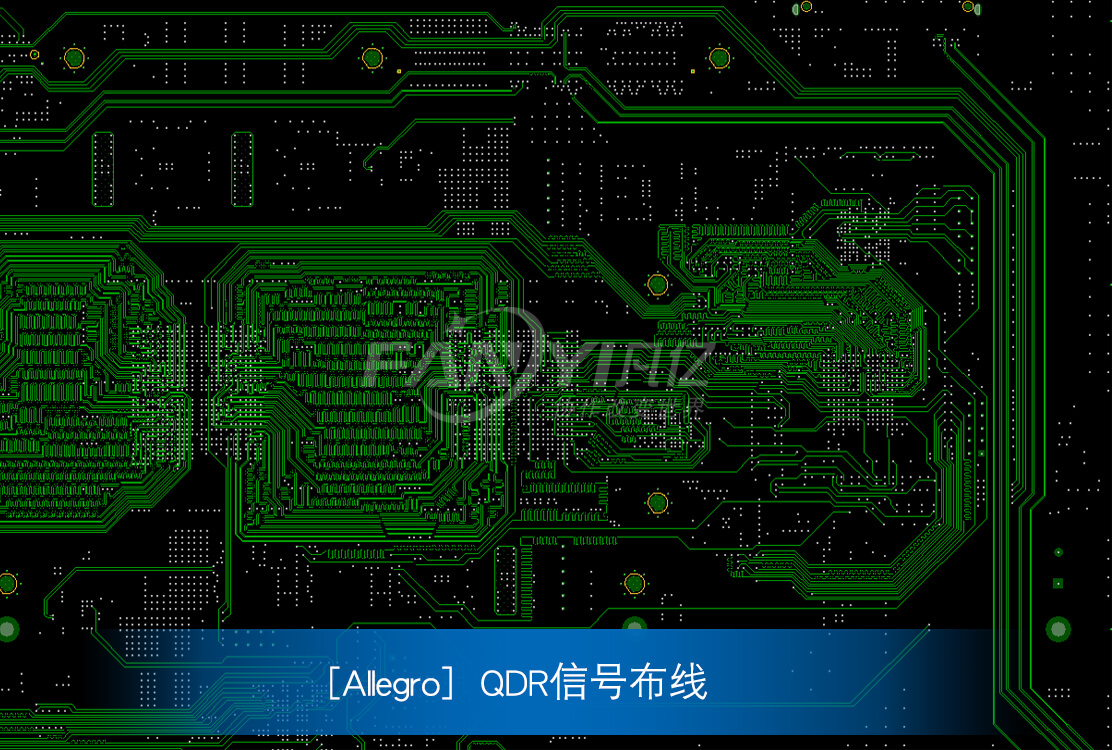

QDR信号布线
[Altium]

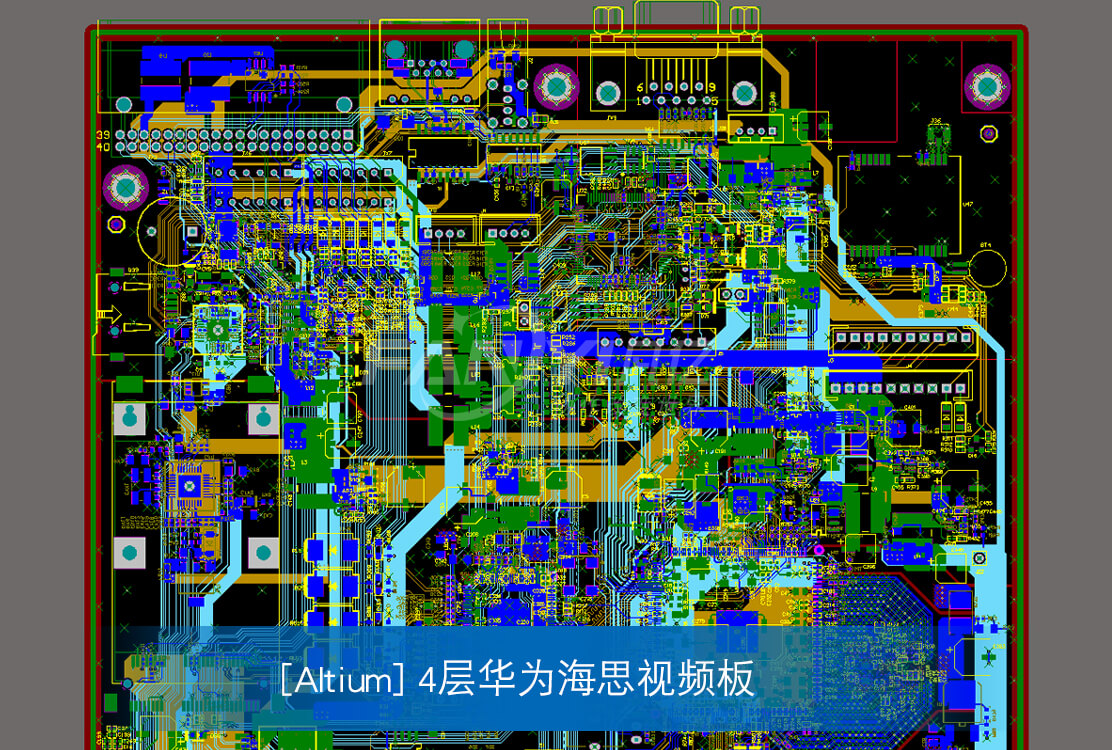

4层华为海思视频板
[Altium]

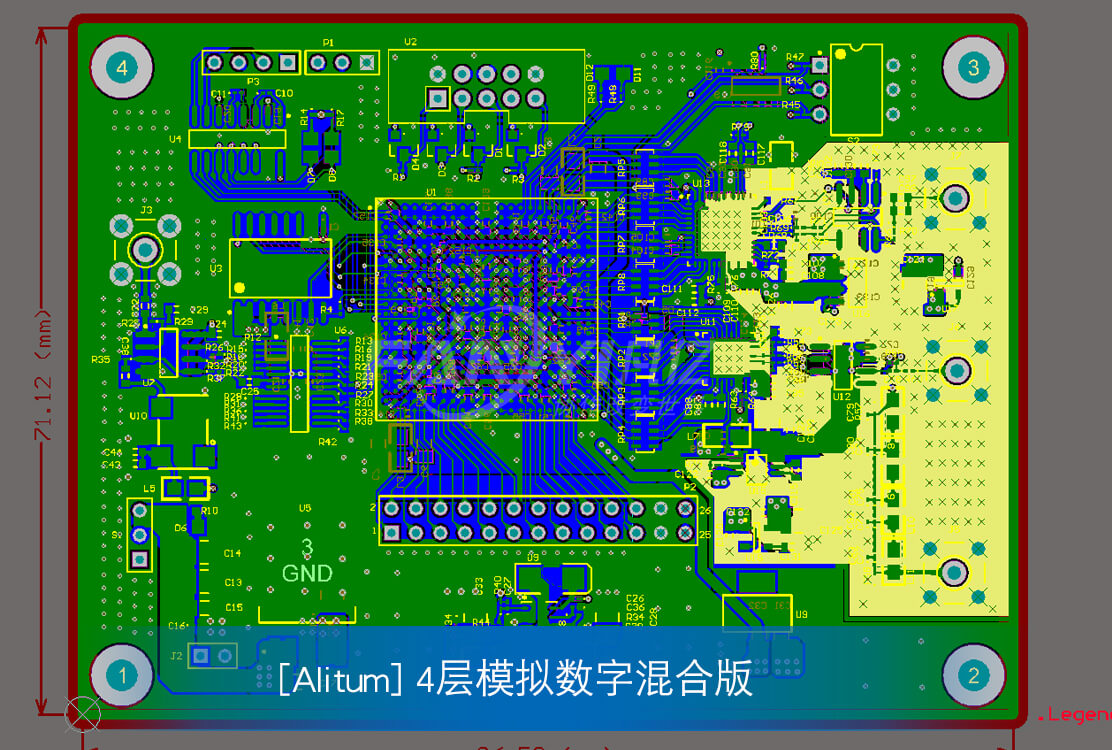

4层模拟数字混合板
[Altium]

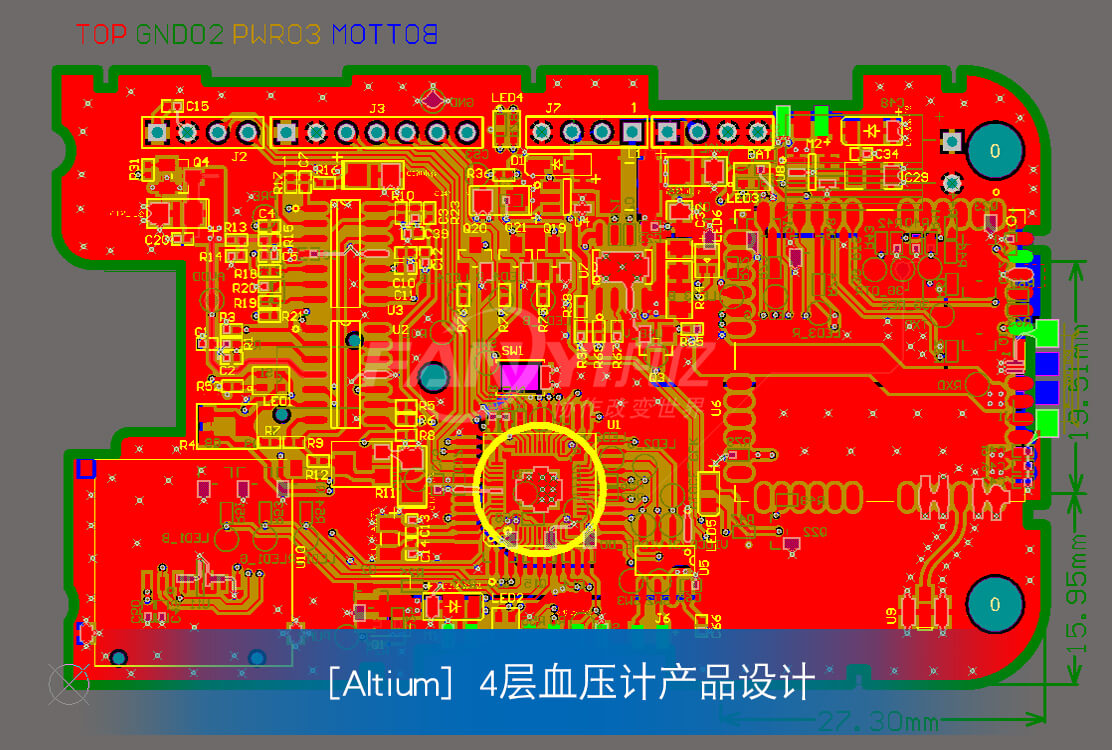

4层血压计产品设计
[Altium]

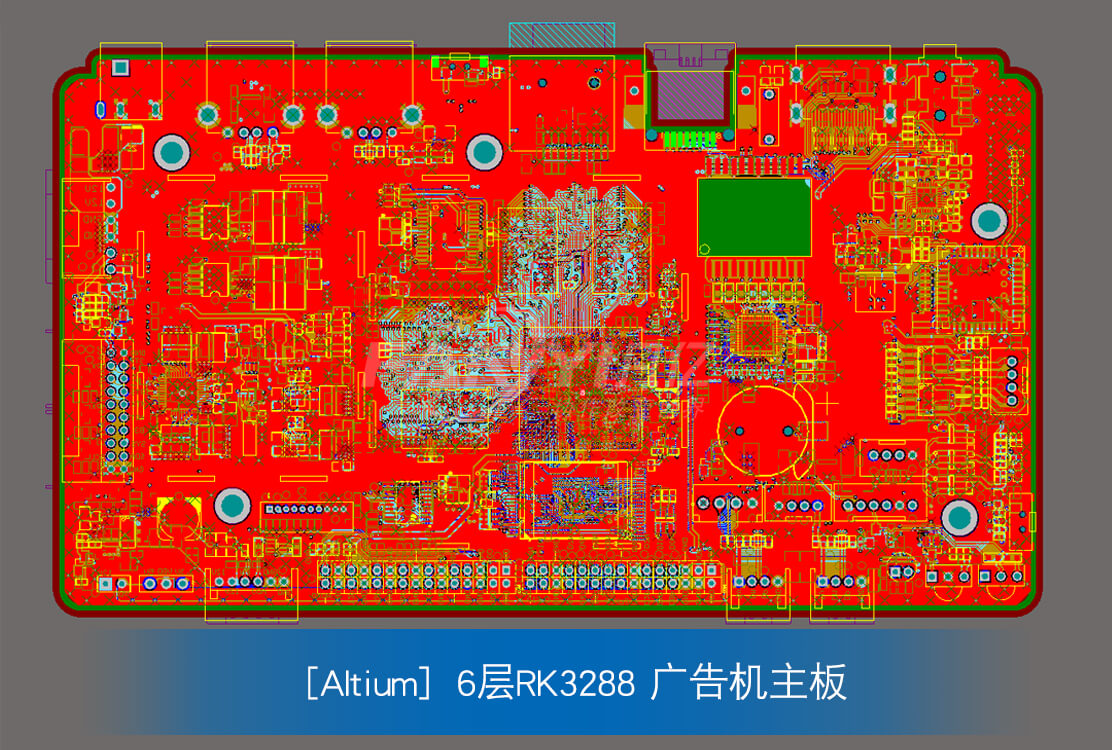

6层RK3288 广告机主板
[Altium]

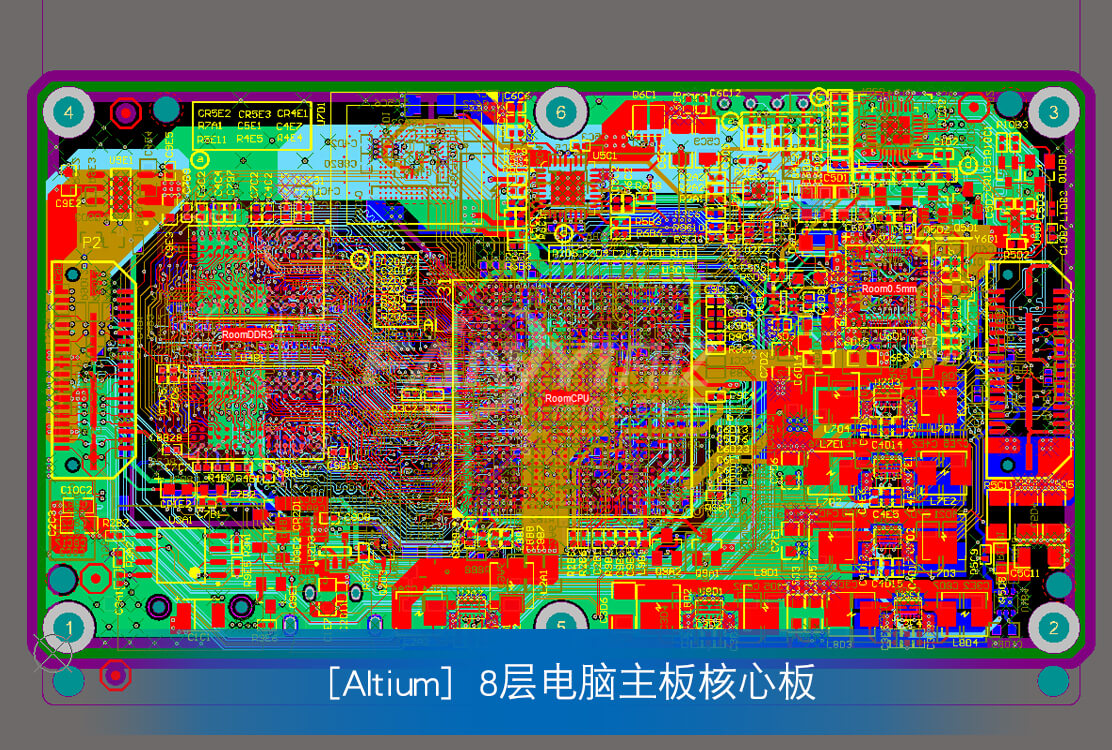

8层电脑主板核心板
[Altium]

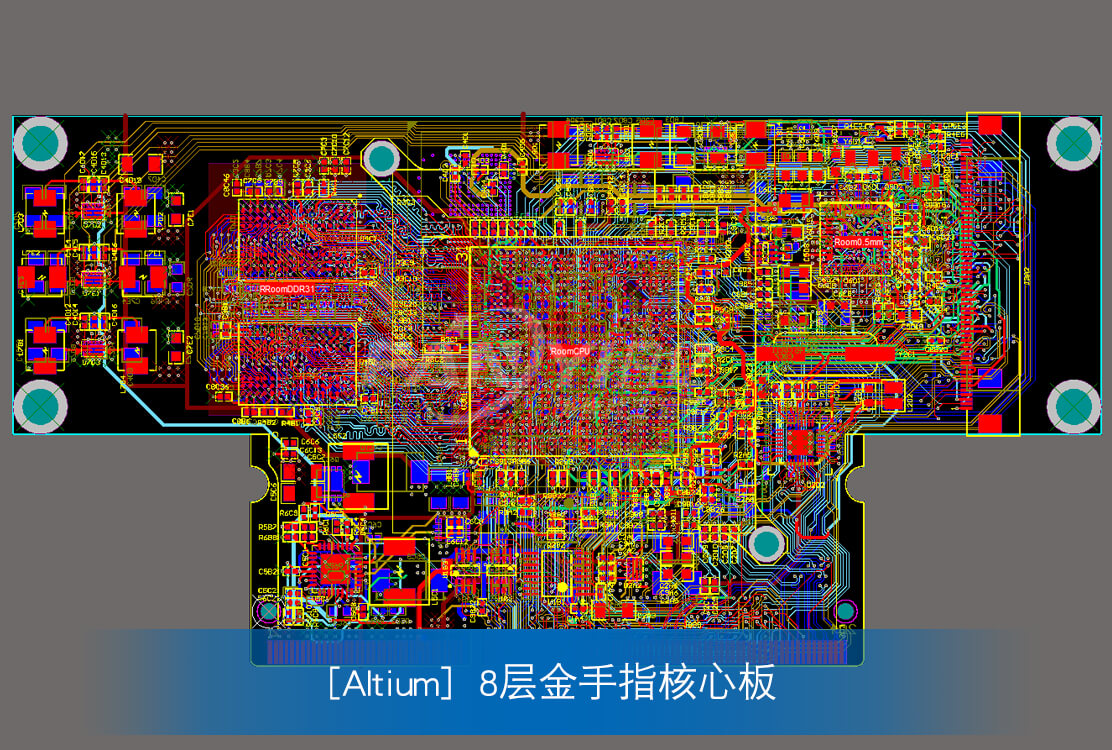

8层金手指核心板
[Altium]

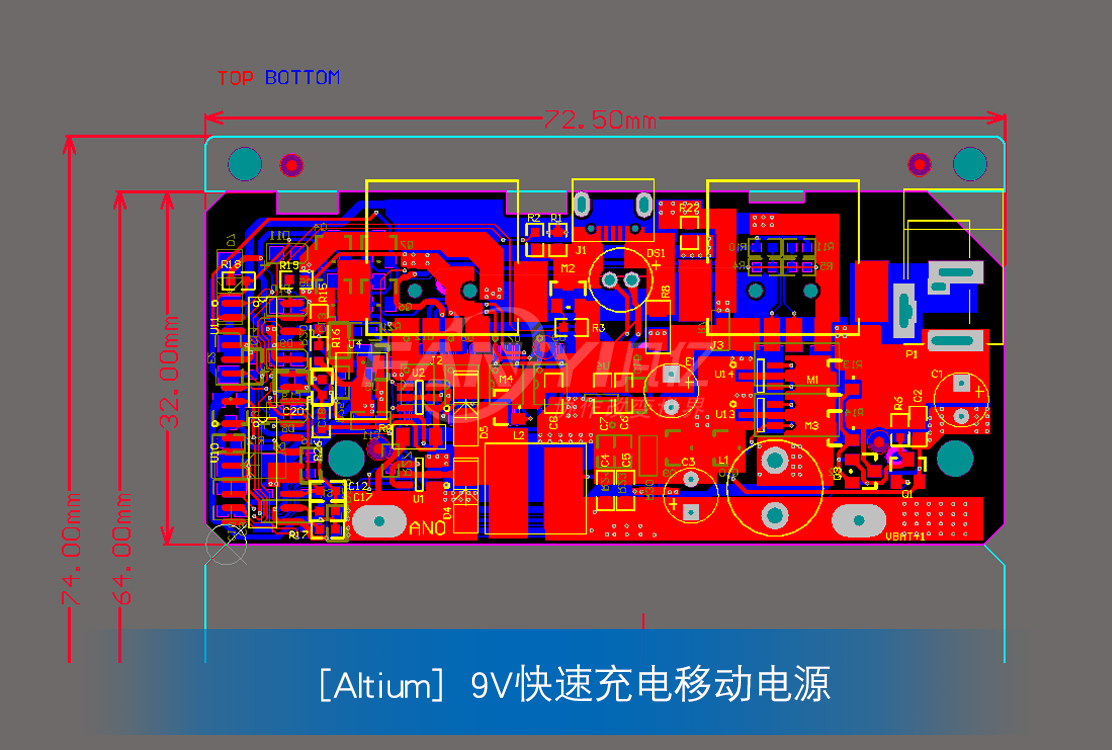

9V快速充电移动电源
[Altium]

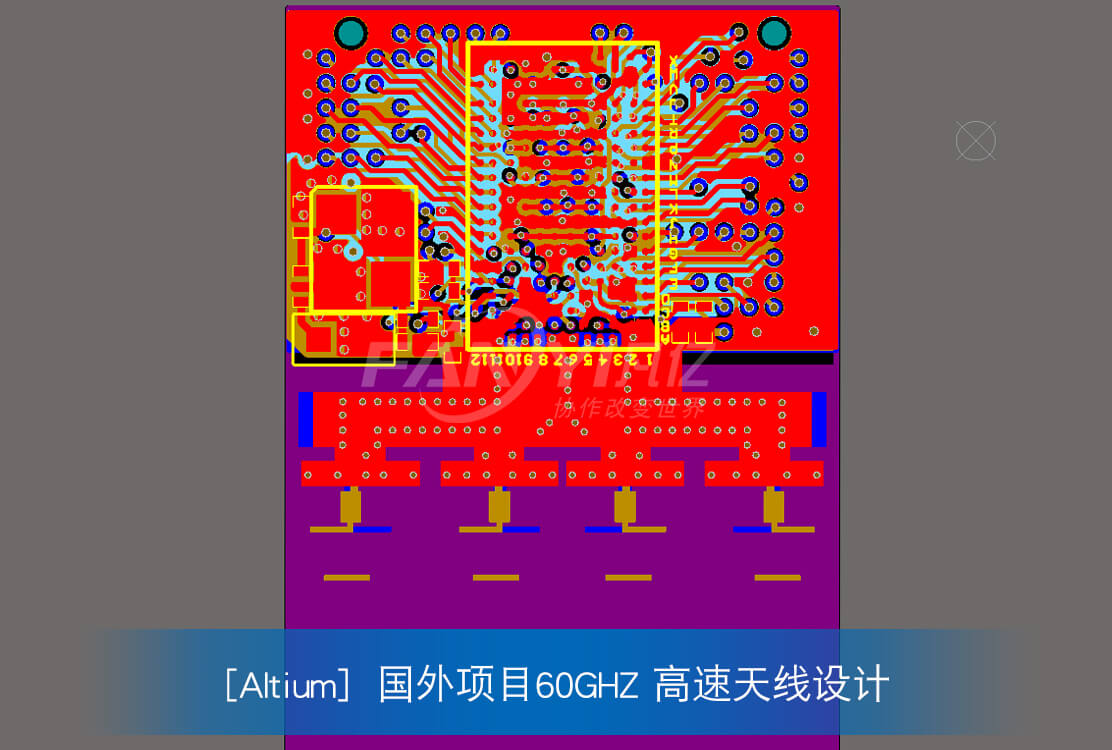

国外项目60GHZ 高速天线设计
[Altium]

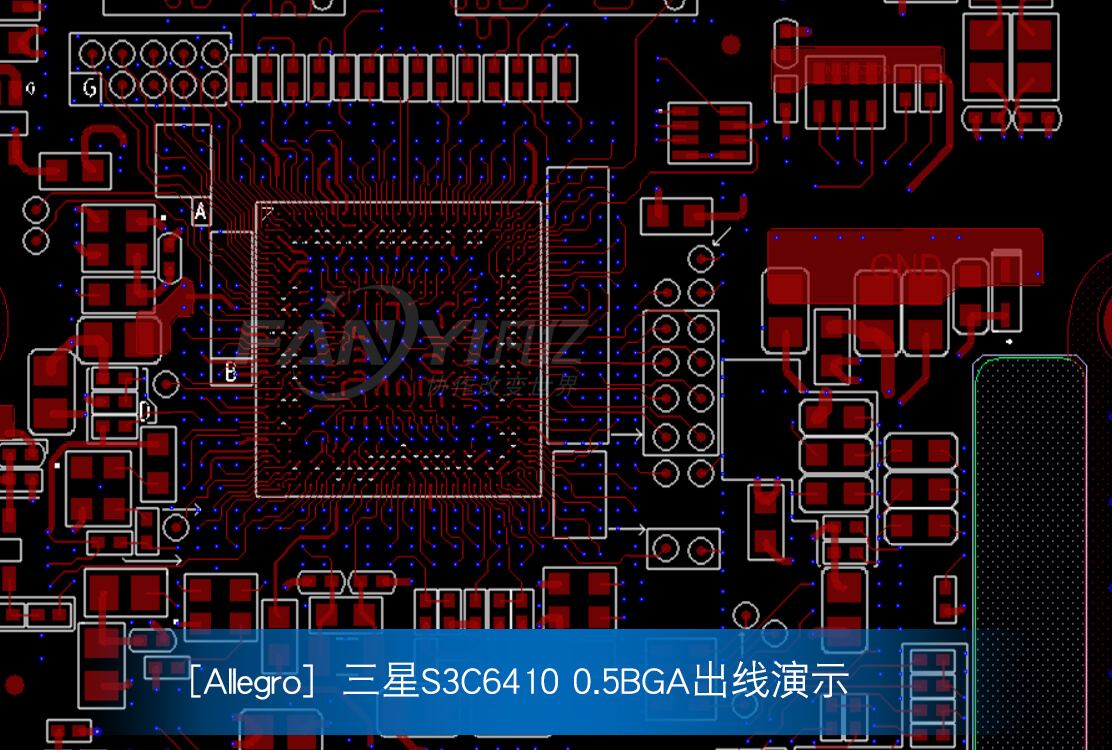

三星S3C6410 0.5BGA出线演示
[Altium]

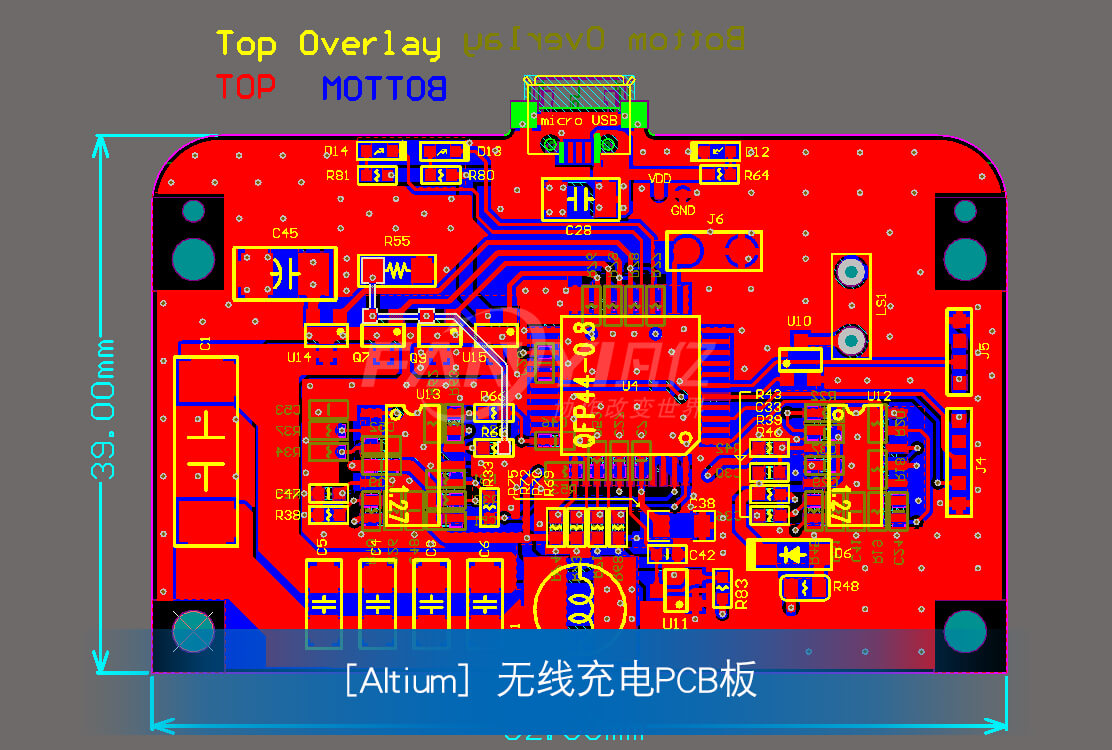

无线充电PCB板
[Altium]

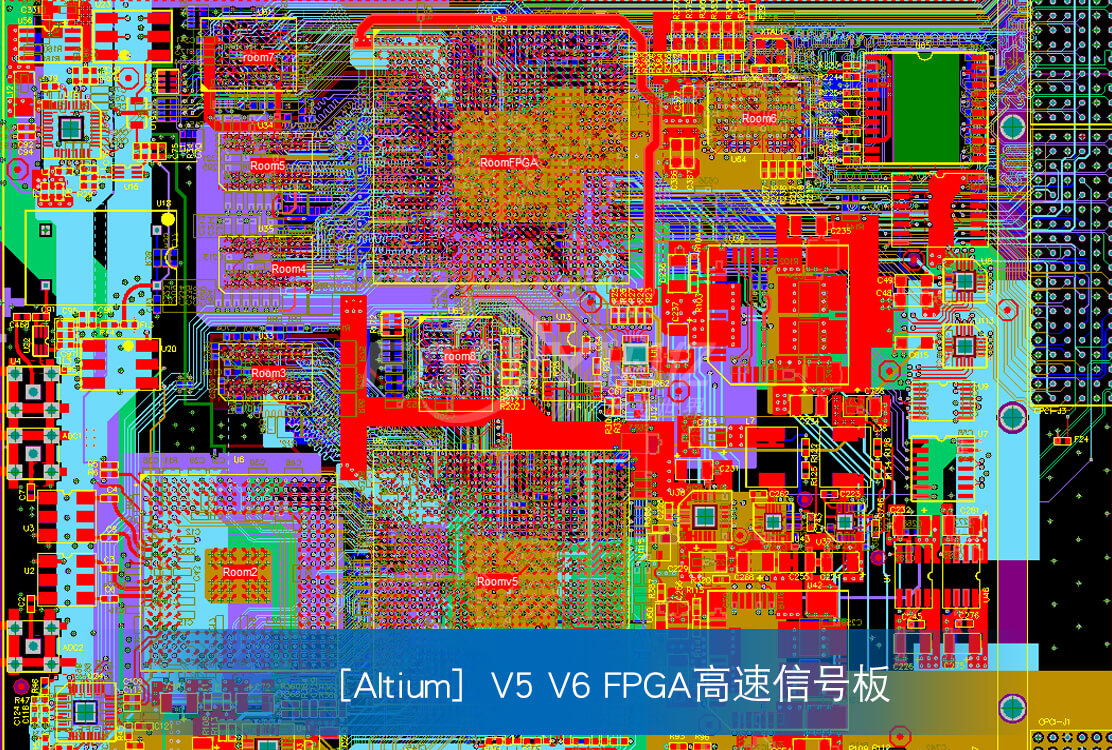

V5 V6 FPGA高速信号板
[PADS]

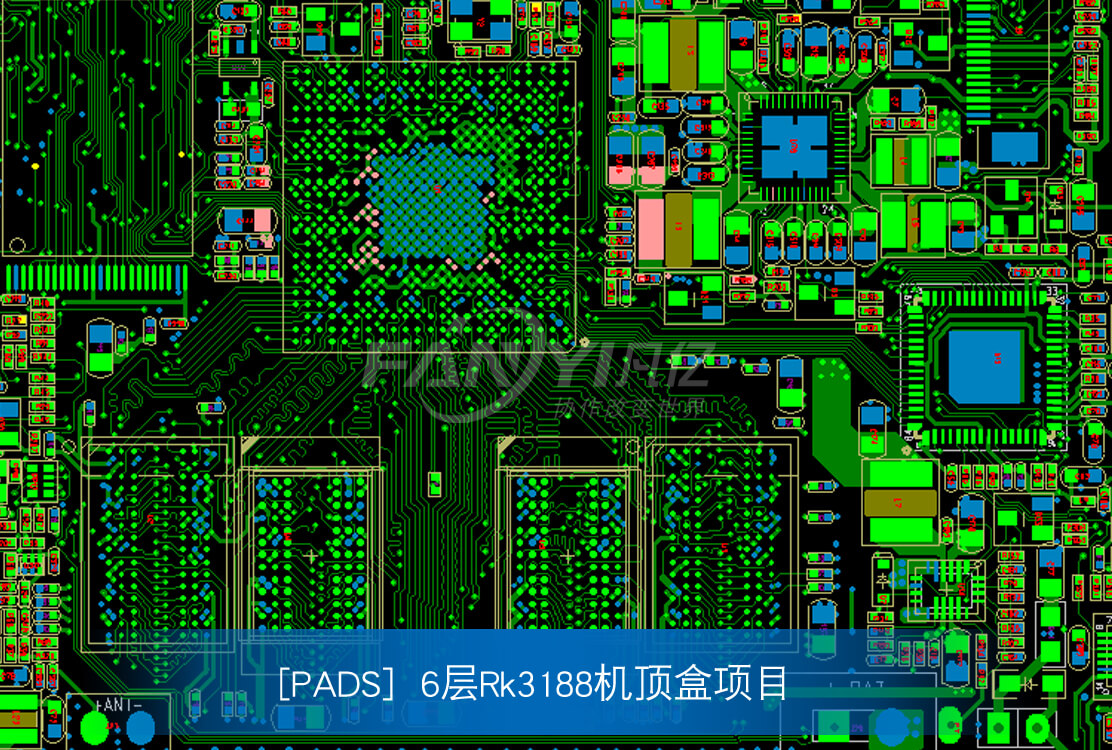

6层RK3188机顶盒项目
[PADS]

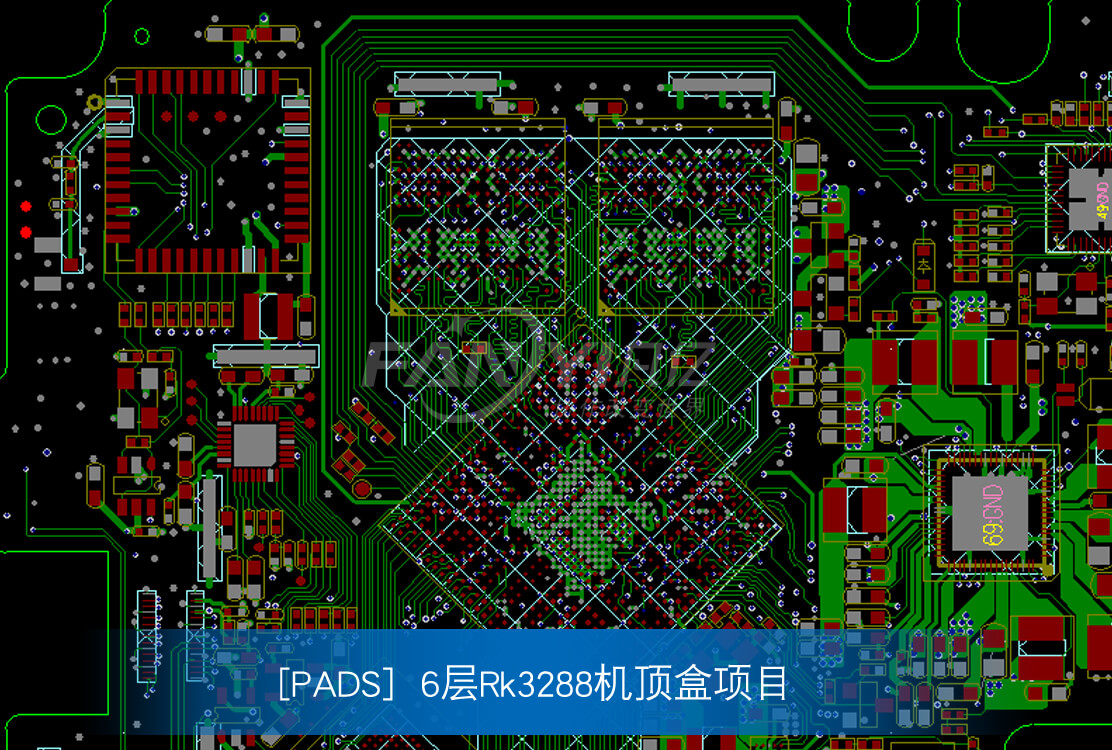

6层RK3288机顶盒项目
[PADS]

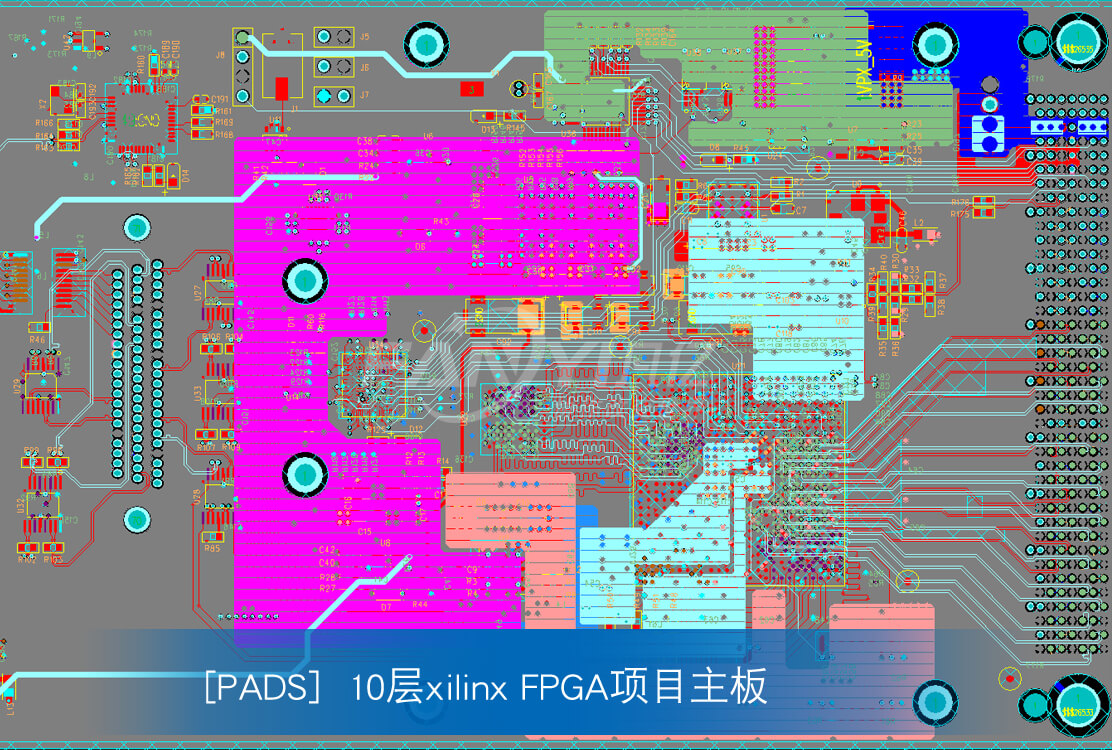

10层xilinx FPGA项目主板
[PADS]

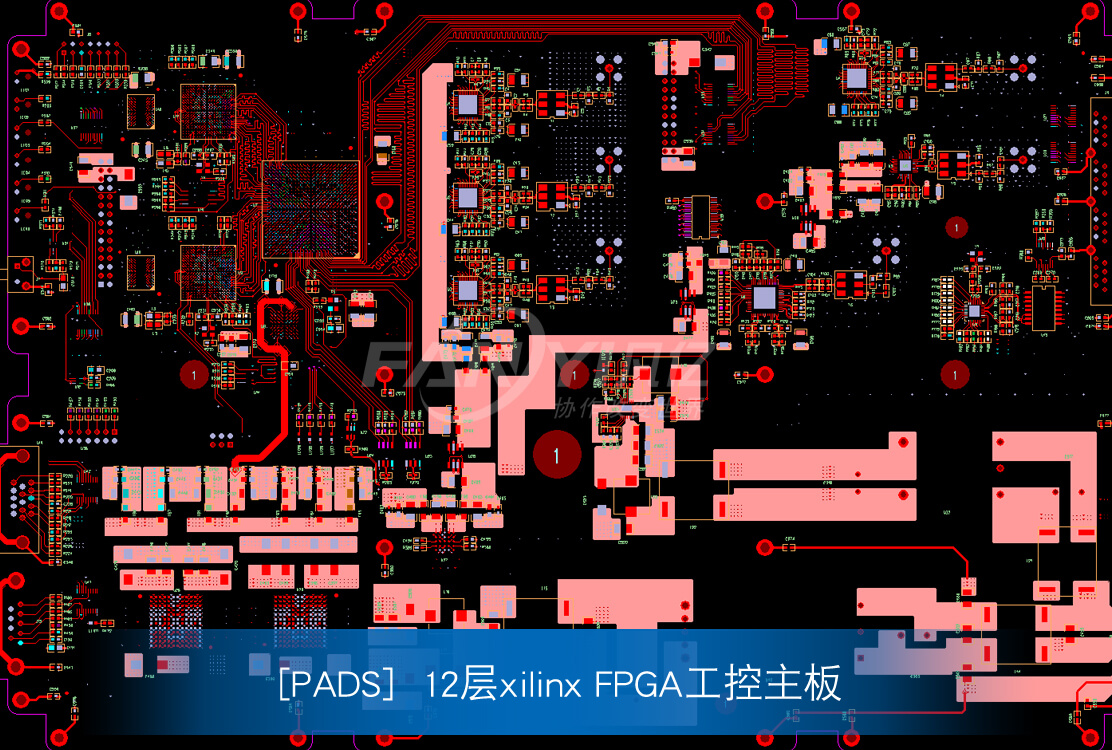

12层xilinx FPGA工控主板
[PADS]

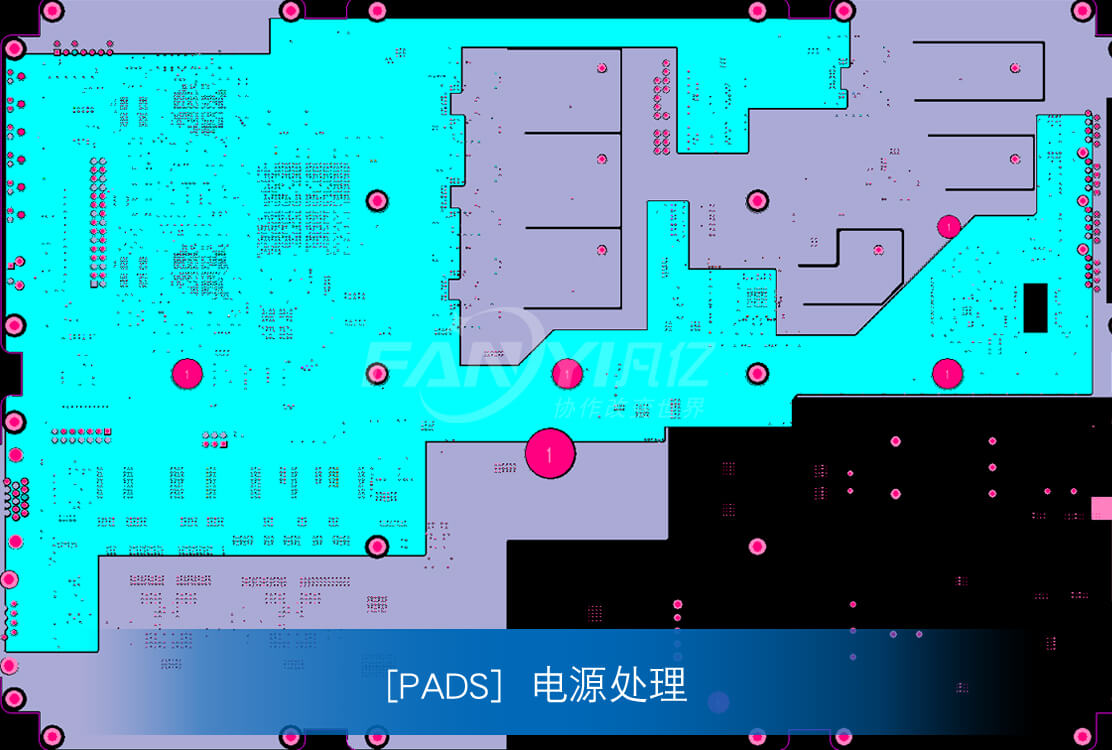

电源处理
[PADS]

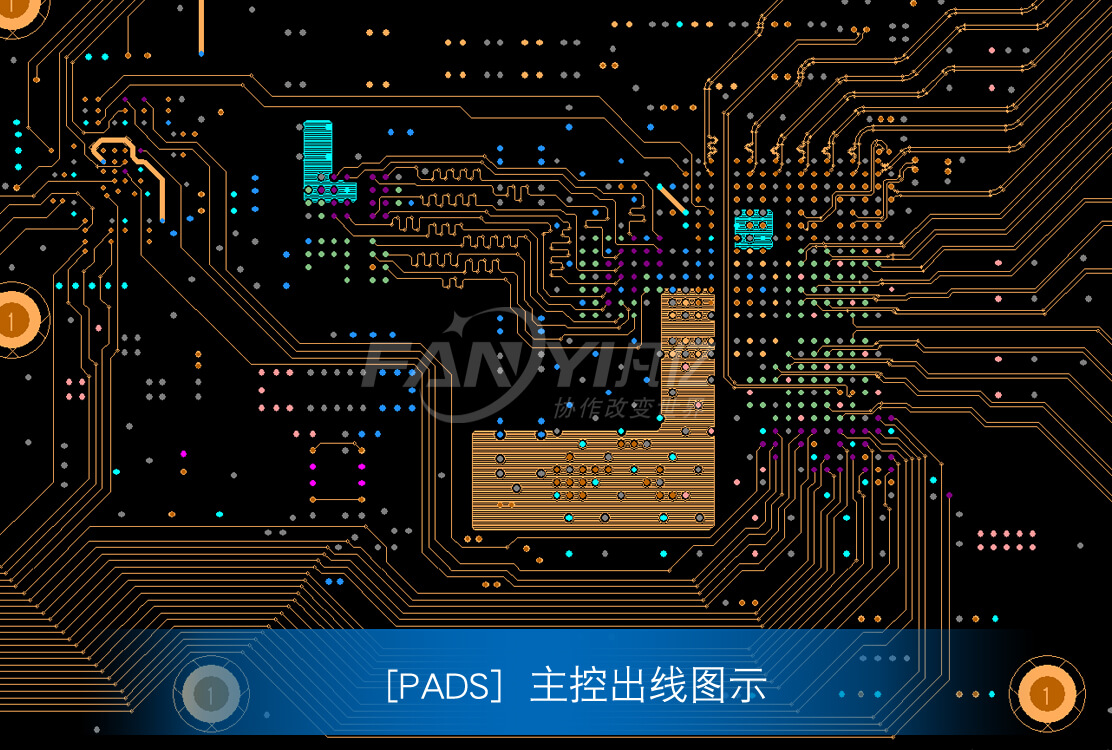

主控出线图示
[海思]
HI3559AV100芯片pcb设计2
[海思]
HI3559AV100芯片pcb设计
[海思]
HI3559AV100芯片pcb设计3
设计优势
完善的《设计指导》和《设计规范》,提供layout以外的更多技术附加建议,一流的培训体系与培训平台
布局、布线、规则、美观、热设计结构等Check List严格的质量体系以及自查机制
规避个人思维定势,集思广益最优方式规范的、严格把关的互查制度完善的DFM审查流程
华秋资深团队一起参与评审,从原理图设计、DFM、DFT、高速、EMC、热设计等全面把关
PCB设计 + PCB制造 + SMT贴片 + 钢网制造 + BOM配单
一站式服务
设计流程
Layout在线下单
评估报价
预付确认
开始设计
布局确认
整体评审
项目完成
尾款支付
立即计价
客户提供资料
原理图(schdoc、DSN或sch)或网表、结构图(DXF)、封装库(需新建的封装提供datasheet手册)、设计要求等
下载设计说明文档模板
布局、布线评审
依据设计规范、设计指导书、客户设计要求以及相关CHECKLIST进行。项目启动后,我方工程师进行原理图DRC检查,结构核对等电气设计要求,有问题第一时间反馈EQ记录给客户
客户布局确认
提供布局档案、结构档案供客户进行布局审查;客户确认布局合理性、层叠方案、阻抗方案、结构、封装,并确认布线参数
设计资料输出
PCB源文件、Gerber档案、装配档案、钢网档案、结构档案等。PCB Layout设计完成后,我方工程师进行互检,包括DFM检查,QA检查,EMC检查,客户确认OK后,出Gerber等生产文件
