功能作用：在原 PCB文件缺失或者损坏的情况下，我们可以利用存在的GERBER/ODB++文件反向生成PCB文件来弥补损失！

功能步骤： （以 AD9 安装文件下现有的GERBER文件反向生成PCB为例，以下所需的文件用户都可以用PCB文件生成！）

1、在 AD9 中新建一个CAM文件。


2、通过AD9的File/Import导入其他软件输出的Gerber 文件。利用4 Port Serial Interface的例子。


它在Program Files\Altium Designer 9\ Examples\Tutorials\CAMtastic Imports &Exports\Gerbers 中可以找到。我们在CAMtastic编辑器菜单

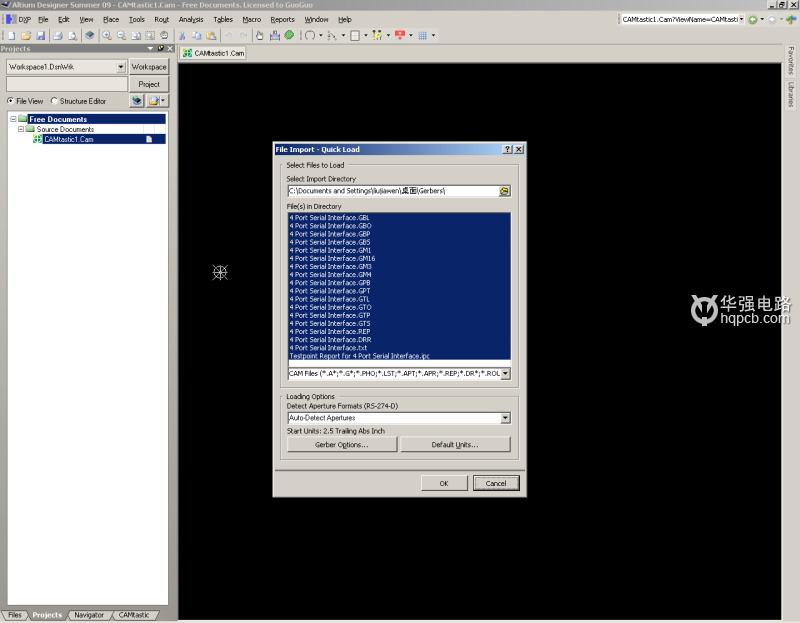

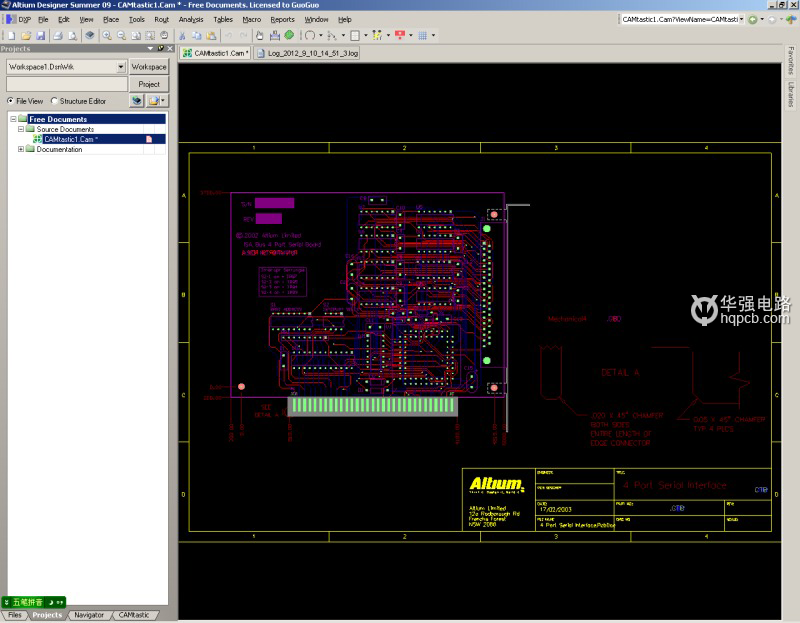

上选择File\Import\QuickLoad，会弹出如下页面，我们选择上述路径。然后点击“OK”。CAMtastic编辑器就会自动载入并显示各个成的CAM数

据。随后会有“Import Drill Date”对话框弹出来，我们选择“OK”后，会弹出一个“.log”后缀名的报告文件。如果导入过程中有文件错误，会显示

在这个文件中，方便我们查找。

3、通过AD 的File/Import 导入其他软件输出的NC Drill 文件和网 表 文件。（如果是利用ODB++文件，可以省略此步骤）

NC Drill 文件在Program Files\Altium Designer 9\ Examples\Tutorials\CAMtastic Imports & Exports\目录中，它的名字是“4 Port Serial Interface.txt ”。

网表文件在Program Files\AD9\Examples\Tutorials\CAMtastic Imports &

Exports\Gerbers\ 导入方法和导入NC Drill一样

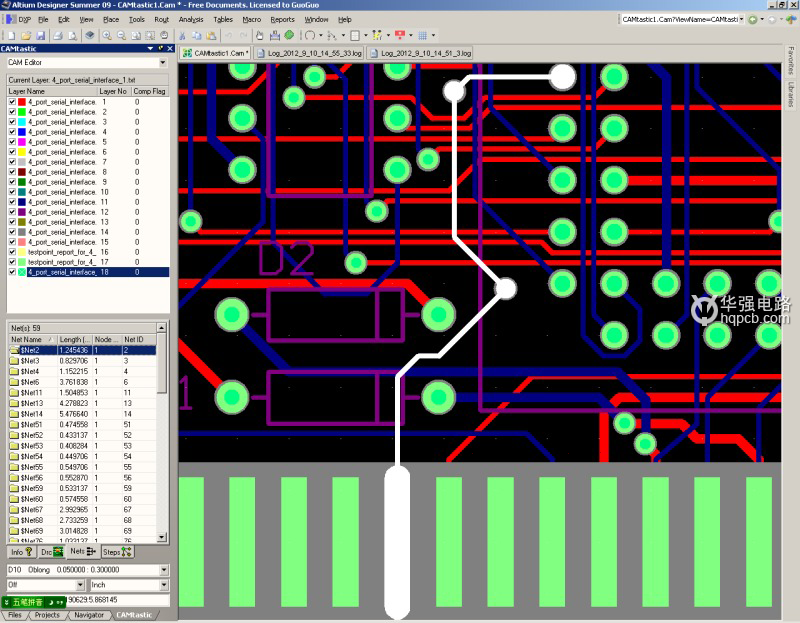

4、使用Tool/Netlist/Extract 提取导入的Gerber 的网络（将相连的Track 视为同一网络，网络名随机生成）。如果不导入网表将不能够对网

络重命名，生成的PCB文件网络名混乱！我 们 可 以 选 择 Tools\Netlist\Extrast 从CAM 数据中提取出网络表。


如果正确导入了电气网络表，我们可以选择Tools\Netlist\Rename Nets来更改网络的名字。

5、通过File/Export/Export to PCB，将CAM文件导出到PCB。至此基本完成了导入功能，但是所有的元件已经分解成了Pad，overlay上的

Designator 也已经不再是Text型。

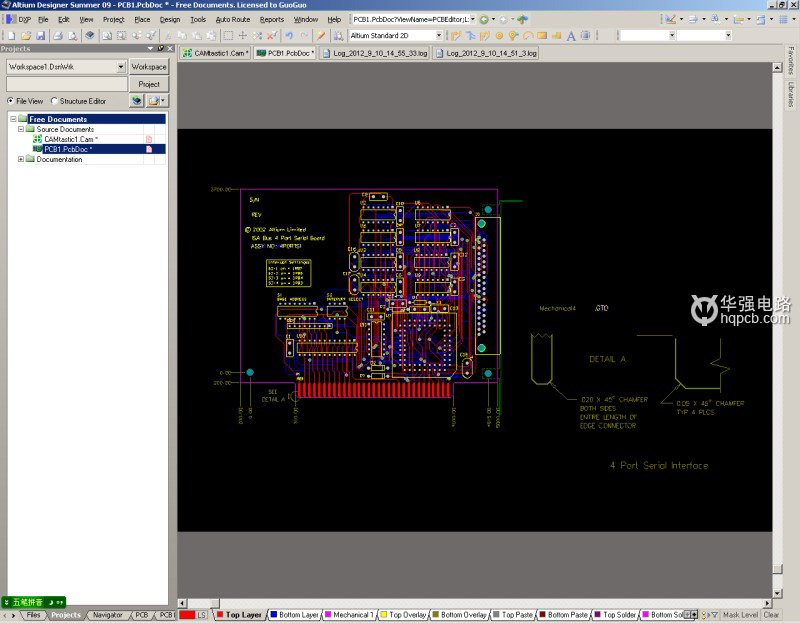

效果图如下：
