赣州PCB

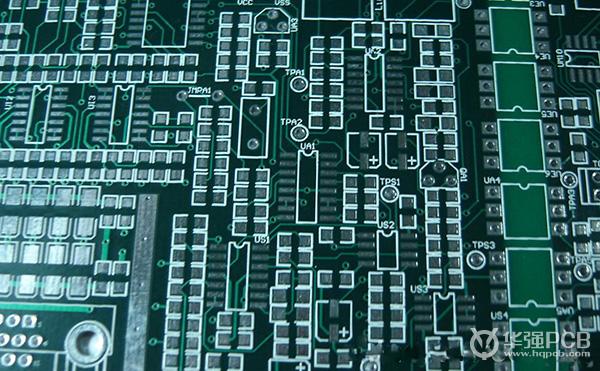

图 赣州PCB打样
新客户请点击右上注册
目录
一、赣州PCB概况
2011年，经江西省发改委批复同意，赣州市建设的全省第一个战略性新兴产业基地——赣州新型电子材料产业基地落户章贡区。这是章贡区为实施产业链招商，引进上下游企业搭建的又一个重大工业项目招商平台。近两年来，赣州市章贡区注重转变招商方式，坚持产业招商、以商招商、企业招商为主要方式进行选择性招商，主攻大项目和引进上下游企业配套落户，以重大项目带动产业链的延伸,强力推进PCB电子产业园区建设。
据介绍，赣州PCB电子产业园位于赣州钴钼稀有金属产业基地，主要有五大发展优势：
1.规划布局合理。产业园分为四个区，即铜箔产业区，规划面积为490亩；线路板、电子产业区，规划面积为2200亩；电镀产业区，规划面积为610亩；五金、电子产业标准厂房区，规划面积600亩。
2.污水处理工艺先进。在水、电、路等基础设施全部到位的同时，建有赣州第一、江西第二个日处理污水2万吨的基地工业污水处理厂，可同时处理含氢、铬、有色金属等种类混合工业污水，各企业生产、生活污水达到三级排放标准后，可直接排入污水处理厂集中处理后达标排放，解决了企业的后顾之忧。
3.产业集聚凸显。初步形成了以逸豪实业、深圳汉志、深圳深联、深圳华严慧海为龙头的铜箔、PCB电子产业链，预计项目达成后可实现年初1000万平米CCL覆铜板、200万平米HDI印制电路板。
此外，赣州PCB电子产业园功能配套齐全、生活设施完善、投资方式灵活等优势也受到投资企业的青睐。
赣州PCB电子产业园重点围绕铜箔—线路板高新集成电路、电子电器系列，做大做强电子信息配套材料、PCB印刷线路板和电子电力元器件三大高新技术产业集群，延长PCB电子产业链。并计划用3~5年的时间，把赣州PCB电子产业园建设成为主营业务收入100亿元以上、港澳台、长三角及珠三角PCB电子产业转移、拓展升级的重要承接平台，成为全国新兴的PCB电子信息材料产业中心园区。
二、赣州PCB快速打样的报价，赣州PCB线路板价格
赣州PCB打样常规报价如下:
种类 试样板 光绘（实际面积） 工程费
双面板 0.08元/c㎡ 0.3元/ c㎡(30元起) 120元
四层板 0.18元/c㎡ 1.2元/ c㎡(120元起) 600元
六层板 0.25元/c㎡ 1.5元/ c㎡(150元起) 1000元
八层板 0.4元/c㎡ 2元/ c㎡(200元起) 2000元
｛新单1平米以上免工程费，光绘费，含飞针测试｝
（返单计算方法：尺寸*尺寸*数量*单价=300）
三、推荐赣州PCB生产厂家
江西百顺电路科技有限公司简介：
江西百顺电路科技有限公司是一家年产80万平方米双面、多层高精密及柔性电路板专业生产、销售厂家。公司创办于2011年，位于江西南大门（定南县），与广东河源相接壤，交通十分便利。公司占地面积30000平方米，厂房建筑面积20000平方米。公司拥有全套先进的印刷电路板设备及朝气蓬勃、专业和经验丰富的技术、生产及管理队伍。公司产品广泛用于计算机、通讯产品、家用电器、仪器仪表、工业设备、汽车、微电子、LCD及LED邮电通信、医疗设备、汽车工业、航空航天、金融机械、电力设备及专业设备等领域，凭着雄厚的生产实力与开拓创新的进取精神，以诚实守信的服务宗旨，赢得了国内外客户的广泛好评。
明高电路版（赣州）有限公司简介：
明高电路版（赣州）有限公司为新家坡明高国际企业有限公司投资的全资子公司。新家坡明高国际企业有限公司于1991年在新家坡成立。国内子公司众多，其中稀玛明高电子（深圳）有限公司和上海新阳明高电子材料有限公司均为国内高新科技企业。新加坡美佳化工有限公司为新加坡上市企业，勤基电路板厂为深圳大型电路板企业。为促进企业进一步发展的需要，公司董事会决定予以再投资港币捌仟万元，在江西省定南县建成生产柔性板二至六层硬性板四至十二层等大型精密电路板研发制造企业。
赣州市深联电路有限公司简介：
赣州市深联电路有限公司总投资额达8亿元人民币，拟建成厂房面积65万平方米、职员3800余人、年产值25亿元人民币，以生产HDI板、软板、特种板、多层板、软硬结合板为主的现代化高科技工厂，并建有花园式的深联新世纪公寓、员工活动中心、员工宿舍楼、休闲广场、球场等生活娱乐场所，且公司内设有购物超市、网络教育中心及图书馆等。
四、赣州PCB打样注意事项
小批量的PCB打样一般来说要看中的主要要考虑包括价格、服务、质量、品牌、速度这几个方面，一般可以从这个几个方面选择厂家。现在PCB厂家也基本集中在深圳那边，诸如华强PCB等都是不错的。
同时，一流的生产来自一流的设计，设计相关的注意事项：
一、焊盘的重叠：
1、焊盘（除表面贴焊盘外）的重叠，意味孔的重叠，在钻孔工序会因为在一处多次钻孔导致断钻头，导致孔的损伤。
2、多层板中两个孔重叠，如一个孔位为隔离盘，另一孔位为连接盘（花焊盘），这样绘出底片后表现为隔离盘，造成的报废。
二、图形层的滥用：
1、在一些图形层上做了一些无用的连线，本来是四层板却设计了五层以上的线路，使造成误解。
2、设计时图省事，以Protel软件为例对各层都有的线用Board层去画，又用Board层去划标注线，这样在进行光绘数据时，因为未选Board层，漏掉连线而断路，或者会因为选择Board层的标注线而短路，因此设计时保持图形层的完整和清晰。
3、违反常规性设计，如元件面设计在Bottom层，焊接面设计在Top，造成不便。
三、大面积铜箔距外框的距离太近：
大面积铜箔距外框应至少保证0.2mm以上的间距，因在铣外形时如铣到铜箔上容易造成铜箔起翘及由其引起的阻焊剂脱落问题。
四、字符的乱放：
1、字符盖焊盘SMD焊片，给印制板的通断测试及元件的焊接带来不便。
2、字符设计的太小，造成丝网印刷的困难，太大会使字符相互重叠，难以分辨。
五、单面焊盘孔径的设置：
1、单面焊盘一般不钻孔，若钻孔需标注，其孔径应设计为零。如果设计了数值，这样在产生钻孔数据时，此位置就出现了孔的座标，而出现问题。
2、单面焊盘如钻孔应特殊标注。
六、用填充块画焊盘：
用填充块画焊盘在设计线路时能够通过DRC检查，但对于加工是不行的，因此类焊盘不能直接生成阻焊数据，在上阻焊剂时，该填充块区域将被阻焊剂覆盖，导致器件焊装困难。
七、电地层又是花焊盘又是连线：
因为设计成花焊盘方式的电源，地层与实际印制板上的图像是相反的，所有的连线都是隔离线，这一点设计者应非常清楚。 这里顺便说一下，画几组电源或几种地的隔离线时应小心，不能留下缺口，使两组电源短路，也不能造成该连接的区域封锁（使一组电源被分开）。
八、加工层次定义不明确：
1、单面板设计在TOP层，如不加说明正反做，也许制出来的板子装上器件而不好焊接。
2、例如一个四层板设计时采用TOP mid1、mid2 bottom四层，但加工时不是按这样的顺序放置，这就要求说明。
九、设计中的填充块太多或填充块用极细的线填充：
1、产生光绘数据有丢失的现象，光绘数据不完全。
2、因填充块在光绘数据处理时是用线一条一条去画的，因此产生的光绘数据量相当大，增加了数据处理的难度。
十、表面贴装器件焊盘太短：
这是对通断测试而言的，对于太密的表面贴装器件，其两脚之间的间距相当小，焊盘也相当细，安装测试针，必须上下（左右）交错位置，如焊盘设计的太短，虽然不影响器件安装，但会使测试针错不开位。
十一、大面积网格的间距太小：
组成大面积网格线同线之间的边缘太小（小于0.3mm），在印制板制造过程中，图转工序在显完影之后容易产生很多碎膜附着在板子上，造成断线。
十二、外形边框设计的不明确：
有的客户在Keep layer、Board layer、Top over layer等都设计了外形线且这些外形线不重合，造成pcb生产厂家很难判断以哪条外形线为准。
十三、图形设计不均匀：
在进行图形电镀时造成镀层不均匀，影响质量。
十四、铺铜面积过大时应用网格线,避免SMT时起泡.
五、赣州PCB电路板常见问题
问：赣州有PCB厂吗？？有知道的麻烦告知详细的地址。
答：在盘龙镇的二糖厂院内有一家专做pcb的台湾企业，具体叫做什么我忘啦，但你如果自己亲自去找应该能找到到，那里面企业和厂家也就这么二十多个并不多。
问：赣州PCB电子产业园在哪？
答：赣州章贡区水西，在赣州市内坐18路在通天岩门口下。
